Grafische Stücklistenstruktur

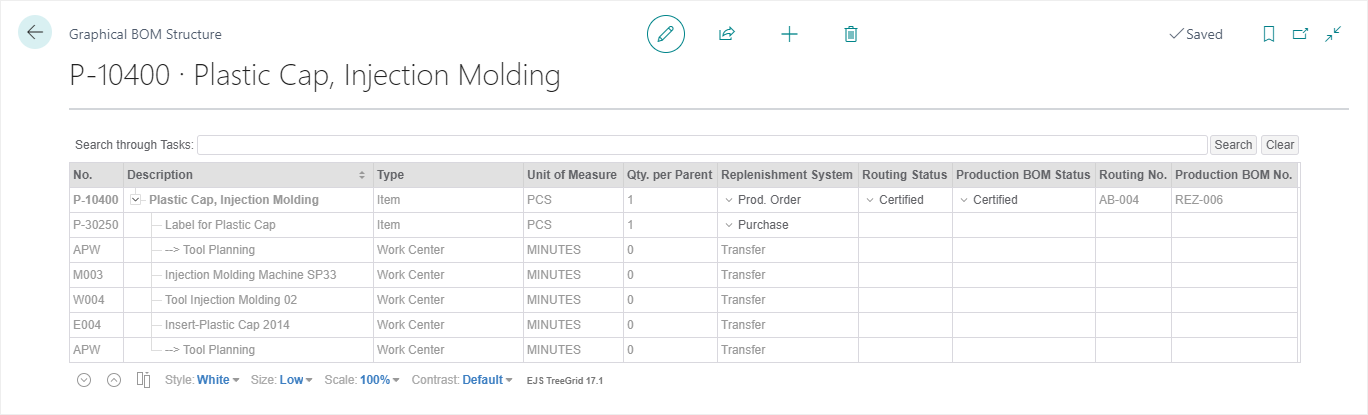

Die Seite Grafische Stücklistenstruktur zeigt nicht nur die Stücklistenstruktur in einer Baumansicht, sondern ermöglicht es Ihnen auch, den Status und die Beschaffungsmethode von Arbeitsplänen, Fertigungsstücklisten und Montagezeilen zu ändern, die Zeilen innerhalb der Baumansicht zu verschieben und über Kontextmenüs Änderungen an den Arbeitsplänen, Fertigungsstücklisten und Montage vorzunehmen. Diese Seite verfügt über dieselben Such- und Diagrammänderungsfunktionen wie die grafische Erweiterung für Produktionsseiten (siehe Allgemeine Grafische Erweiterungsfunktionen - Durchsuchen und Allgemeine Grafische Erweiterungsfunktionen - Diagrammänderungen).
Die Seite Grafische Stücklistenstruktur ist folgendermaßen zugänglich:
- Seite Artikel über Zugehörig > Montage/Produktion > Grafische Stücklistenstruktur
- Artikelkarte über Zugehörig > Stückliste > Grafische Stücklistenstruktur
So verschieben Sie Arbeitsgänge
- Wählen Sie im Feld Arbeitsplan Status in der Hauptzeile des Arbeitsplans die Option In Entwicklung, wenn der Status derzeit auf Zertifiziert gesetzt ist.
Tipp
Wenn Sie den Arbeitsgang auf einen anderen Arbeitsplan verschieben, müssen Sie auch den Status dieses Arbeitsplans ändern.
- Verschieben Sie den Arbeitsgang an die gewünschte Position im gleichen oder anderen Arbeitsplan.
Es öffnet sich die Seite GX Arbeitsgangnr. Eingabe, auf der Sie die neue Arbeitsgangnummer eingeben können. - Wählen Sie die Schaltfläche Abbrechen, um den Verschiebevorgang zu beenden, oder geben Sie die neue Arbeitsgangnummer ein und wählen Sie dann die Schaltfläche OK.
- Ändern Sie das Feld Arbeitsplan Status in Zertifiziert, wenn alle Änderungen abgeschlossen sind.
So verschieben Sie Stücklisten
- Wählen Sie im Feld Fertigungsstückliste Status in der Hauptzeile des Fertigungsstückliste die Option In Entwicklung, wenn der Status derzeit auf Zertifiziert gesetzt ist.
Tipp
Wenn Sie die Fert.-Stücklistenzeile auf einen andere Fertigungsstückliste verschieben, müssen Sie auch den Status dieser Fertigungsstückliste ändern.
- Verschieben Sie die Fert.-Stücklistenzeile an die gewünschte Position in der gleichen oder anderen Fertigungsstückliste.
- Ändern Sie das Feld Fertigungsstückliste Status in Zertifiziert, wenn alle Änderungen abgeschlossen sind.
So verschieben Sie Montagezeilen
Zeilen in einer Montage können innerhalb der Seite Grafische Stücklistenstruktur frei verschoben werden.
So fügen Sie eine Zeile in einem Arbeitsplan oder in einer Produktionsstückliste hinzu, entfernen sie oder ändern sie
- Ändern Sie den Status im Hauptarbeitsgang oder in der Fert.-Stücklistenzeile.
- Öffnen Sie bei markierter Zeile das Kontextmenü und wählen Sie Arbeitsplan öffnen bzw. Fertigungsstückliste öffnen.
- Auf der Seite Arbeitsplan oder Fertigungsstückliste können Sie die Zeile hinzufügen, entfernen oder ändern.
- Gehen Sie zurück zur Seite Grafische Stücklistenstruktur.
Beachten Sie, dass die Änderung nicht in der Zeile angezeigt wird. - Ändern Sie das Feld Arbeitsplan Status oder Fertigungsstückliste Status in Zertifiziert.
Beachten Sie, dass die Änderung jetzt in der Zeile angezeigt wird.
So fügen Sie eine Zeile in einer Montage hinzu, entfernen sie oder ändern sie
- Wählen Sie die Hauptmontagezeile.
- Öffnen Sie das Kontextmenü und wählen Sie dann Montagestückliste öffnen.
- Fügen Sie auf der Seite Montagestückliste die Zeile hinzu, entfernen oder ändern Sie sie.
- Gehen Sie zurück zur Seite Grafische Stücklistenstruktur.
Beachten Sie, dass die Änderung in der Zeile angezeigt wird.
Kontextmenüs
Über die Kontextmenüs können Sie die Seiten Arbeitsplan, Artikelkarte, Arbeitsplatzkarte und Arbeitsplatzgruppenkarte öffnen. Außerdem können Sie die Verfügbarkeit ausgewählter Artikel einsehen.
